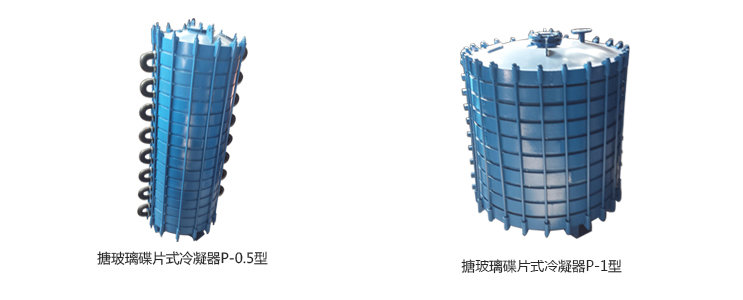

搪玻璃碟片式冷凝器

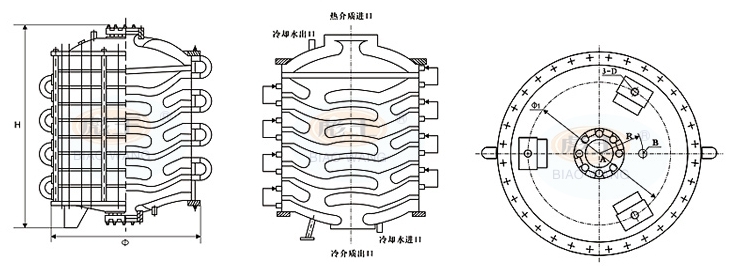

碟片式冷凝器尺寸表 mm P-0.5型 P-1型 P-2型 換熱面積 中層片數 H φ 換熱面積 中層片數 H φ 換熱面積 中層片數 H φ 1.5 2 670 700 5 4 1000 960 10 4 1260 1150 2 3 760 700 6 5 1100 960 12 5 1380 1150 2.5 4 850 700 7 6 1200 960 14 6 1500 1150 3 5 950 700 8 7 1290 960 16 7 1620 1150 3.5 6 1040 700 9 8 1380 960 18 8 1740 1150 4 7 1130 700 10 9 1470 960 20 9 1860 1150 4.5 8 1220 700 11 10 1560 960 22 10 1980 1150 5 9 1320 700 12 11 1650 960 24 11 2100 1150 6 11 1500 700 13 12 1740 960 26 12 2220 1150 6.5 12 1600 700 14 13 1830 960 28 13 2340 1150 7 13 1680 700 15 14 1920 960 30 14 2460 1150 圖中 P-0.5型 P-1型 P-2型 φ1 450 660 850 R 220 220 250 D φ20 φ22 φ25 A 介質進出口 DN80 介質進出口 DN100 介質進出口 DN125 B 進出水G1"束接 進出水G1"束接 進出水G1/4"束接 主要技術條件： 使用溫度：-20℃～200℃ 使用壓力：器內：≤0.085MPa 夾套內：≤0.4MPa 傳熱系數：485Kcal/h㎡C 瓷層耐電壓：20KV 瓷層厚度：0.8～1.8mm 法蘭平面度：≤0.3%DN 法蘭圓度：≤0.4%DN 瓷釉理化性能和瓷面外觀質量均符合HG2432-2007及Q/320281 ADA02-1996標準 備注：設計及制作搪玻璃列管式冷凝器
（m2）
（片）
（m2）
（片）
（m2）
（片）
